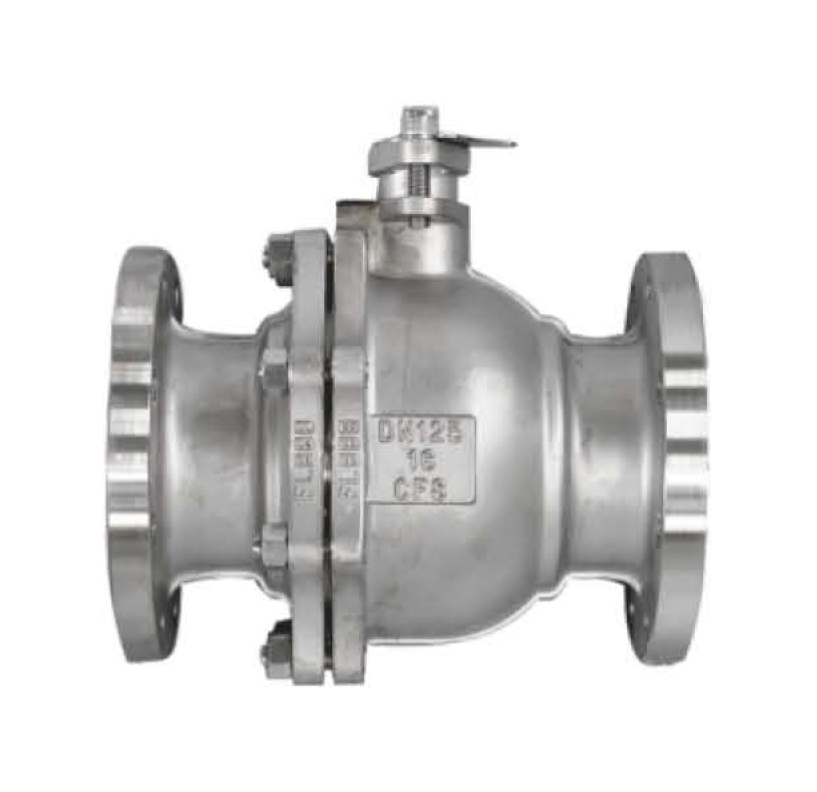

国标浮动球阀 - 法兰球阀系列 - 浙江超迈阀门有限公司

产品执行标准

设计与制造 Design and manufacture	结构长度按 Structural length	法兰尺寸按 Flange size	试验和检验按 Testing and In spection
GB/T12237	GB/T12221	JB/T79	JB/T9092

公称通径 DN(mm) Nominal diameter	连接尺寸 Connection dimension (mm)
公称通径 DN(mm) Nominal diameter	L	D	D1	D2	b -f	Z - Φ d	H	W
Q41F-16P/R Q341F-16P/R
15	130	95	65	45	14-2	4-Φ14	65	115
20	140	105	75	55	14-2	4-Φ14	75	130
25	150	115	85	65	14-2	4-Φ14	85	150
32	165	135	100	78	16-2	4-Φ18	95	190
40	180	145	110	85	16-3	4-Φ18	105	230
50	200	160	125	100	16-3	4-Φ18	115	240
65	220	180	145	120	18-3	4-Φ18	145	280
80	250	195	160	135	20-3	8-Φ18	160	310
100	280	215	180	155	20-3	8-Φ18	185	330
125	320	245	210	185	22-3	8-Φ18	215	600
150	360	280	240	210	24-3	8-Φ23	245	800
200	400	335	295	265	26-3	12-Φ23	300	1000
250	450	405	335	320	30-3	12-Φ25	380	1200
Q41F-25P/R Q341F-25P/R
15	130	95	65	45	14-2	4-Φ14	65	115
20	140	105	75	55	14-2	4-Φ14	75	130
25	150	115	85	65	14-2	4-Φ14	85	150
32	165	135	100	78	16-2	4-Φ18	95	190
40	180	145	110	85	18-3	4-Φ18	105	230
50	200	160	125	100	20-3	4-Φ18	115	240
65	220	180	145	120	22-3	8-Φ18	145	280
80	250	195	160	135	22-3	8-Φ18	160	310
100	280	230	190	160	24-3	8-Φ23	185	330
125	320	270	220	188	28-3	8-Φ25	215	600
150	360	300	250	218	30-3	8-Φ25	245	800
200	400	360	310	278	34-3	12-Φ25	300	1000
250	450	425	370	332	36-3	12-Φ30	380	1200
Q41F-40P/R Q341F-40P/R
15	130	95	65	45	16-2	4-Φ14	70	115
20	140	105	75	55	16-2	4-Φ14	80	130
25	150	115	85	65	16-2	4-Φ14	90	150
32	180	135	100	78	18-3	4-Φ18	100	190
40	200	145	110	85	18-3	4-Φ18	110	230
50	220	160	125	100	20-3	4-Φ18	120	240
65	250	180	145	120	22-3	8-Φ18	150	280
80	280	195	160	135	22-3.	8-Φ18	170	310
100	320	230	190	160	24-3	8-Φ23	190	330
125	360	270	220	188	28-3	8-Φ25	220	600
150	400	300	250	218	30-3	8-Φ25	250	800
200	550	375	320	282	38-3	12-Φ30	390	1200
